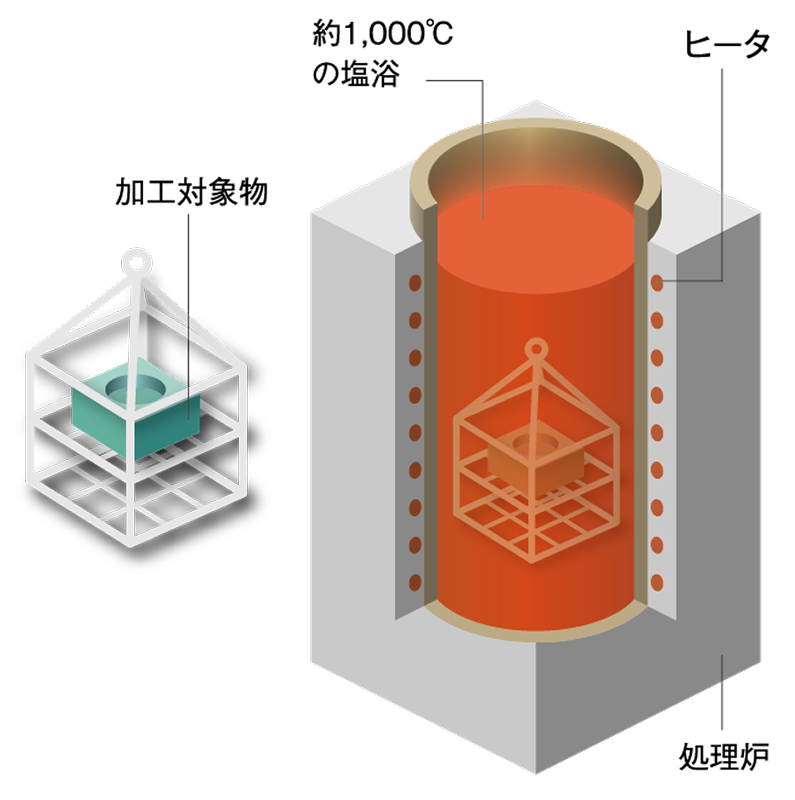

高温の溶融塩浴中に加工対象物を浸漬し、基材表面にバナジウム、ニオブ、クロムなどの炭化物を拡散浸透させることによって、優れた機能皮膜を形成する表面改質法です。複雑な形状の加工物でも均一で極めて硬い皮膜を形成することができ、金型業界ではなくてはならない表面改質技術として高い評価を得ています。
- 耐摩耗
- 耐焼き付き
- 高硬度
- 複雑な形状でも加工可能
TD-VC皮膜はバナジウムカーバイド（VC）系の極めて硬質な皮膜で、その断面硬度は2,500～2,700HVにも達し、加工物表面を摩耗や焼き付きから保護します。内面の死角部位も含めて一様な膜厚での成膜加工が可能です。
- 拡大

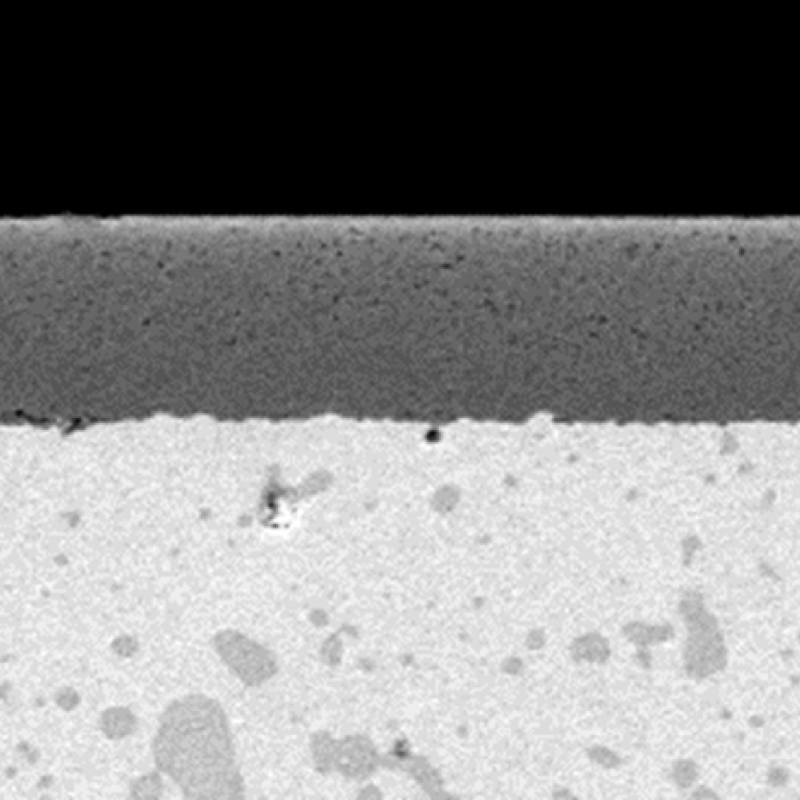

- TD-VC皮膜の断面組織

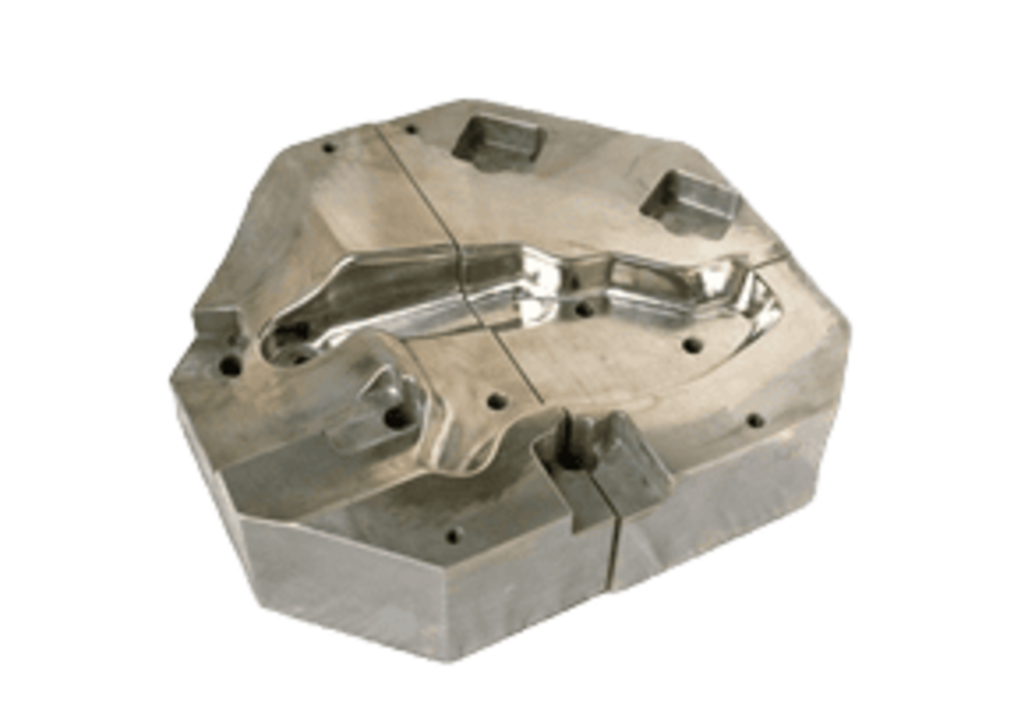

- 自動車用金型

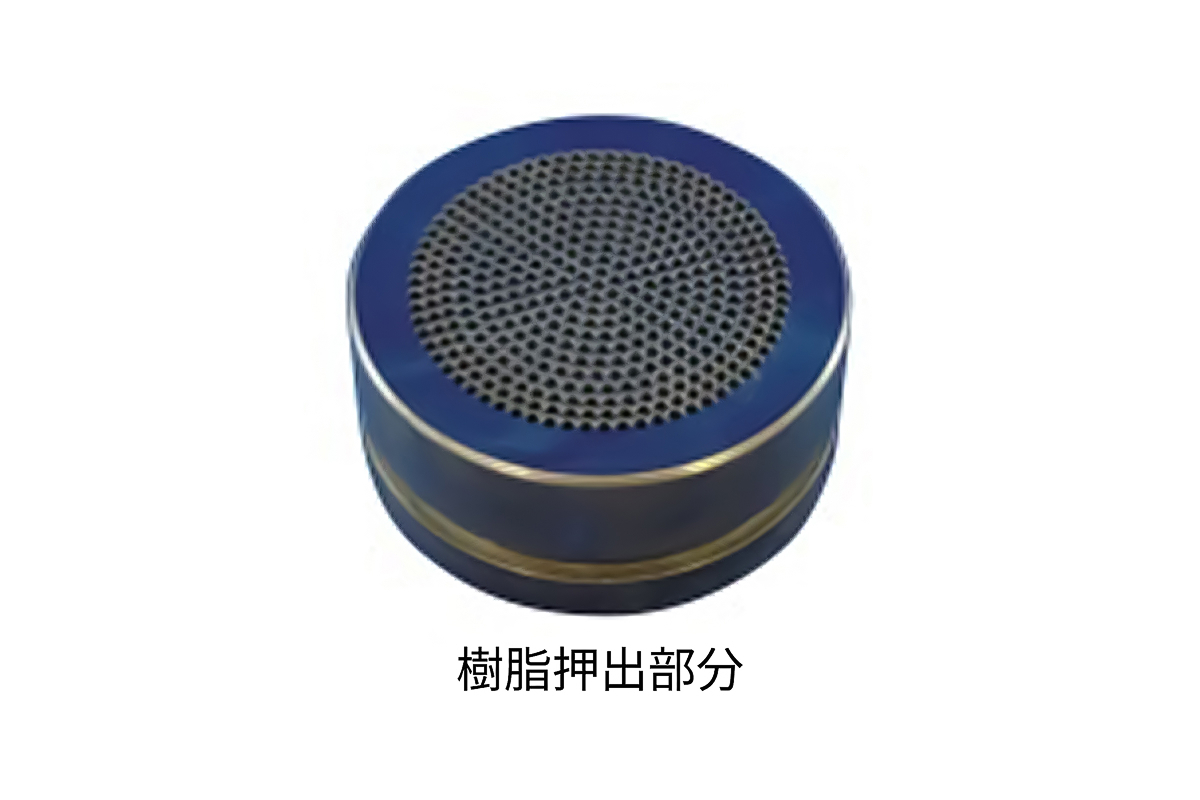

- 樹脂押出部品
- マンドレル
TBS-1500皮膜は鉄ーボライド系の硬質皮膜で、特に高温下のパーティクルエロージョンに対し無類の耐久性能を発揮します。加工対象部材は鉄をはじめとする遷移金属材料でそれぞれのベース金属と化学的に反応し加工部材表面にボライド化合物を形成します。なお、一般的にTBS-1500処理法ではTD-VCと比較して厚めの成膜加工ができます。
- 拡大

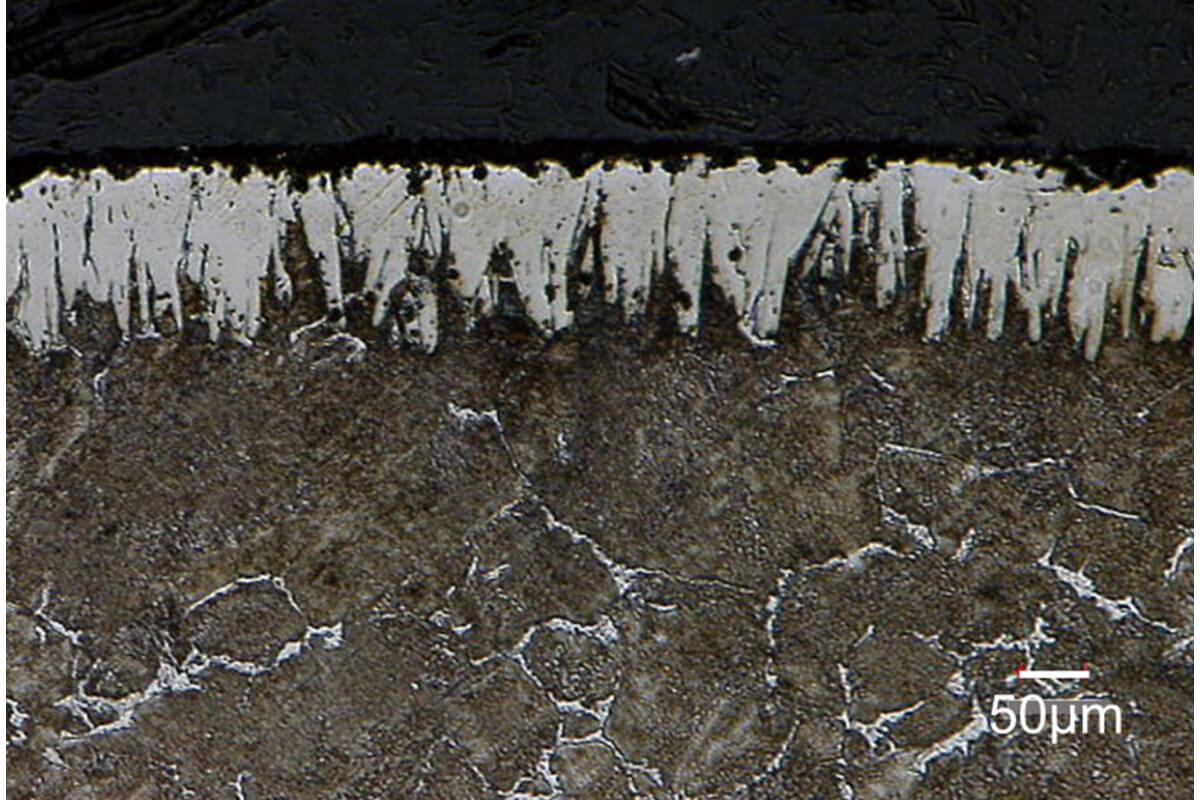

- TBS-1500皮膜の断面組織
- 農業機械
- ストレーナ
- 拡大
- 農業機械
機能：耐土砂摩耗
