金属溶射とは？仕組みから導入メリット・適用事例まで解説

生産設備・機械部品の摩耗や腐食は生産ラインの突発的な停止を招き、保全担当者を悩ませる要因の一つです。
本記事では、基材への熱影響（熱歪み・組織変化）を最小限に抑えながら、基材表面に様々な機能を付与できる
「金属溶射」の基本原理や導入メリットをわかりやすく解説します。
自社設備への耐食・耐摩耗処理をご検討されている保全・設計担当者様は、ぜひ参考にしてください。

溶射とは、粉末材料や線材を熱源で溶融・軟化し、基材表面に高速で吹き付けて高機能な皮膜を形成する表面処理技術です。中でも「金属溶射」は、溶射材料に亜鉛、アルミニウム、銅、ステンレスなどの金属や合金を用いる手法を指します。

金属溶射を適用することで、生産設備・機械部品の耐摩耗性、耐食性を飛躍的に向上させ、装置の長寿命化を実現します。基材の材質を変えることなく必要な箇所にのみ最適な機能を付与できるため、稼働率の向上やメンテナンスコストの削減にも貢献し、社会インフラの安定稼働を支える重要な技術として溶射が幅広く利用されています。

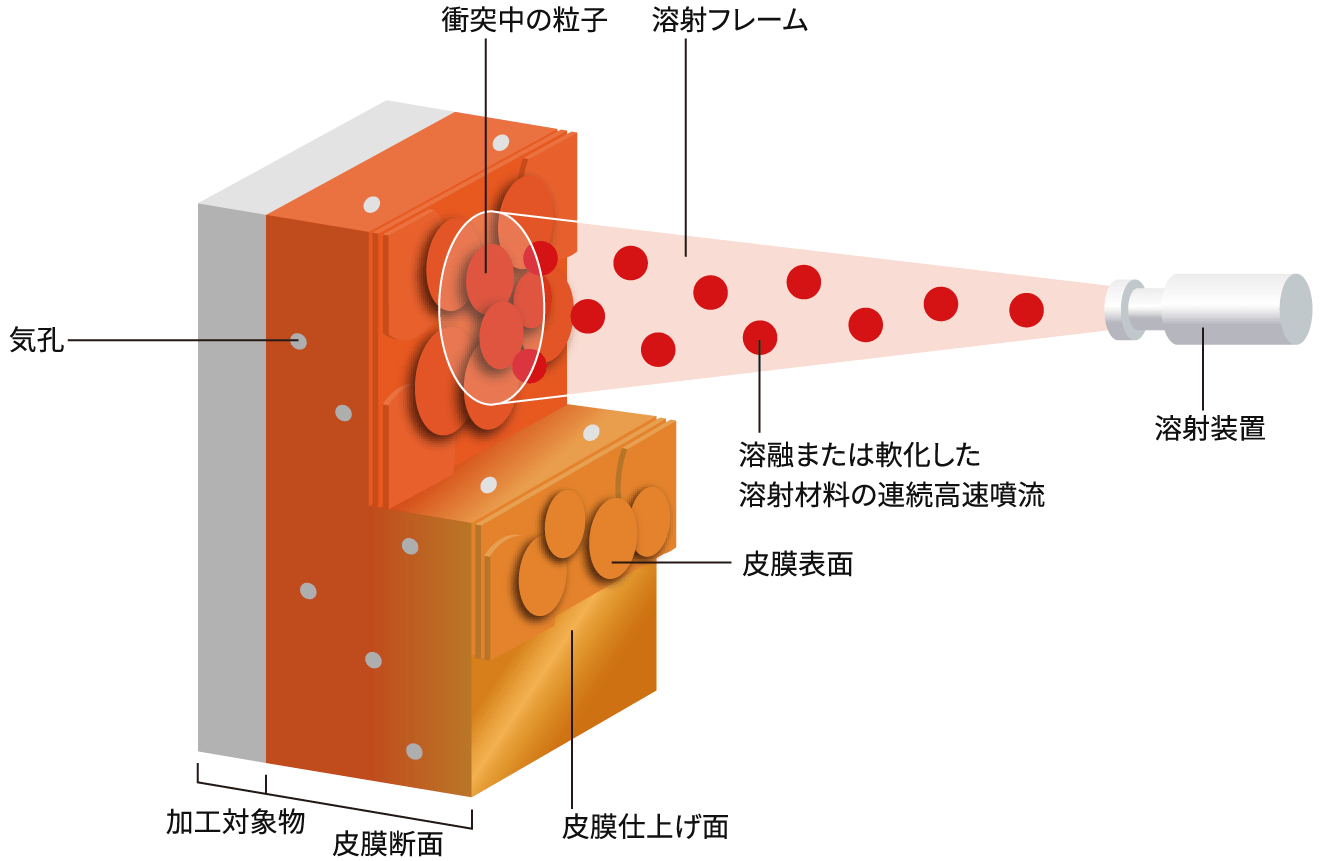

金属溶射の基本原理は、熱源によって溶融または半溶融状態にした金属粒子を、高圧ガスや圧縮空気によって高速噴射し、対象物に衝突させるというものです。衝突した粒子は、基材表面の微細な凹凸へ食い込みながら瞬間的に扁平化し、ただちに冷却固化します。

この時に生じる投錨効果（アンカー効果）によって強力な物理的付着力が生まれ、これらの扁平粒子が連続して積層することでラメラ構造を含む皮膜が形成されます。

熱源には、ガス燃焼による燃焼炎（約3000℃）や、電気エネルギーを利用した熱プラズマ（最大10000℃以上）などが用いられ、用途に応じた最適な溶射法を選定します。

金属溶射で付加できる機能は、サビを防ぐ防錆や、機械的接触による摩耗を防ぐ耐摩耗だけにとどまりません。

磁性を示さない基材表面に強磁性材料を成膜して磁性を持たせたり、溶射皮膜特有の表面粗さ(ザラザラ)を利用して滑りにくい表面をつくるなど、多岐にわたる機能を付加できます。

また、基材に安価な低炭素鋼などの素材を使いつつ、表面にのみ高性能なコバルト合金やニッケル合金などの特殊材料を溶射することで、材料コストを大幅に抑えながら高性能な部品を作り出すことも可能です。

金属溶射は、施工対象物のサイズにほとんど制限がない点が大きな強みです。施工現場に持ち込み可能な溶射ガンなどの専用装置を使用することで、工場内での大型部品加工はもちろん、橋梁やプラント設備といった大型設備への「現地出張工事」まで柔軟に対応できます。

特に「対象物が大型である」、「激しい摩耗、衝撃、腐食などの過酷な負荷がかかる」といった厳しい環境こそ、金属溶射が最も価値を発揮する領域です。

現場の設備保全において金属溶射を導入することは、単なる補修にとどまらず数多くのメリットをもたらします。一方で、性能を最大限に引き出すためには、施工上の制約や注意点についても正しく把握しておく必要があります。

他の表面処理と比較して、金属溶射には以下のメリットがあります。

数十ミクロンから数ミリまで、用途や環境に合わせて膜厚を選択することが可能です。

溶射できる材料が豊富なため、用途に合わせて様々な機能を付与することができます。

長年の摩耗で削れてしまったシャフトやシリンダーに金属を溶射し、機械加工で規定寸法に仕上げることで、新品を購入するよりも低コストで部品を再生できます。

機械部品の摩耗・腐食を遅らせることで突発的なトラブルや設備停止を防ぎ、安定稼働と保全コストを最適化できます。

金属溶射には多くの優れたメリットがある反面、留意すべきデメリットや施工上の制限も存在します。以下の3つのポイントをあらかじめ把握しておきましょう。

溶射は、溶射ガンから溶射材料を直線的に吹き付けるため、物理的な形状制限を受けます。

　▶ 細くて長いパイプの内径深部（溶射ガンが入らない・届かない場所）
　▶ 影になって直接溶射できない奥まった死角
　▶ 極端に狭く入り組んだ複雑な形状の部品

このような部位には溶射粒子が届かず、皮膜を均一に形成することが困難です。溶射施工を検討する際は、まず図面等で形状を確認する必要があります。


金属溶射は、専用設備・材料費に加え、前処理（ブラスト作業）などの専門技術が必要になるため、一般的な塗装やめっきに比べて初期コストが高くなる傾向があります。
ただし、頻繁な塗り替えの手間や操業ラインの停止リスクを大幅に減らせるため、「長期的なライフサイクルコストで見れば結果的に安くなる」という視点で予算を検討していただくことが重要です。

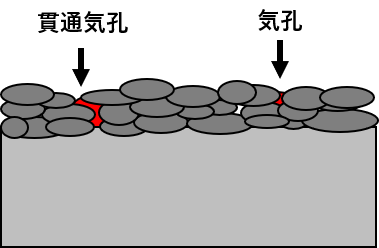

溶射皮膜は、溶融した粒子が幾重にも積み重なって作られるため、構造上、微細な「隙間（気孔）」が発生します。
この気孔をそのままにすると、腐食性の液体や気体が皮膜内部に浸透して基材を傷める原因になります。

従って、耐食性が重視される環境では、樹脂などを皮膜の隙間に染み込ませて気孔を塞ぐ「封孔処理（ふうこうしょり）」をセットで施すのが一般的です。

金属溶射の最大の強みは、現場の課題や使用環境に合わせて最適な金属材料を柔軟に選べる点にあります。ここでは、設備の長寿命化に貢献する代表的な溶射材料と、それぞれの特性が活かされている具体的な活用シーンを紹介します。

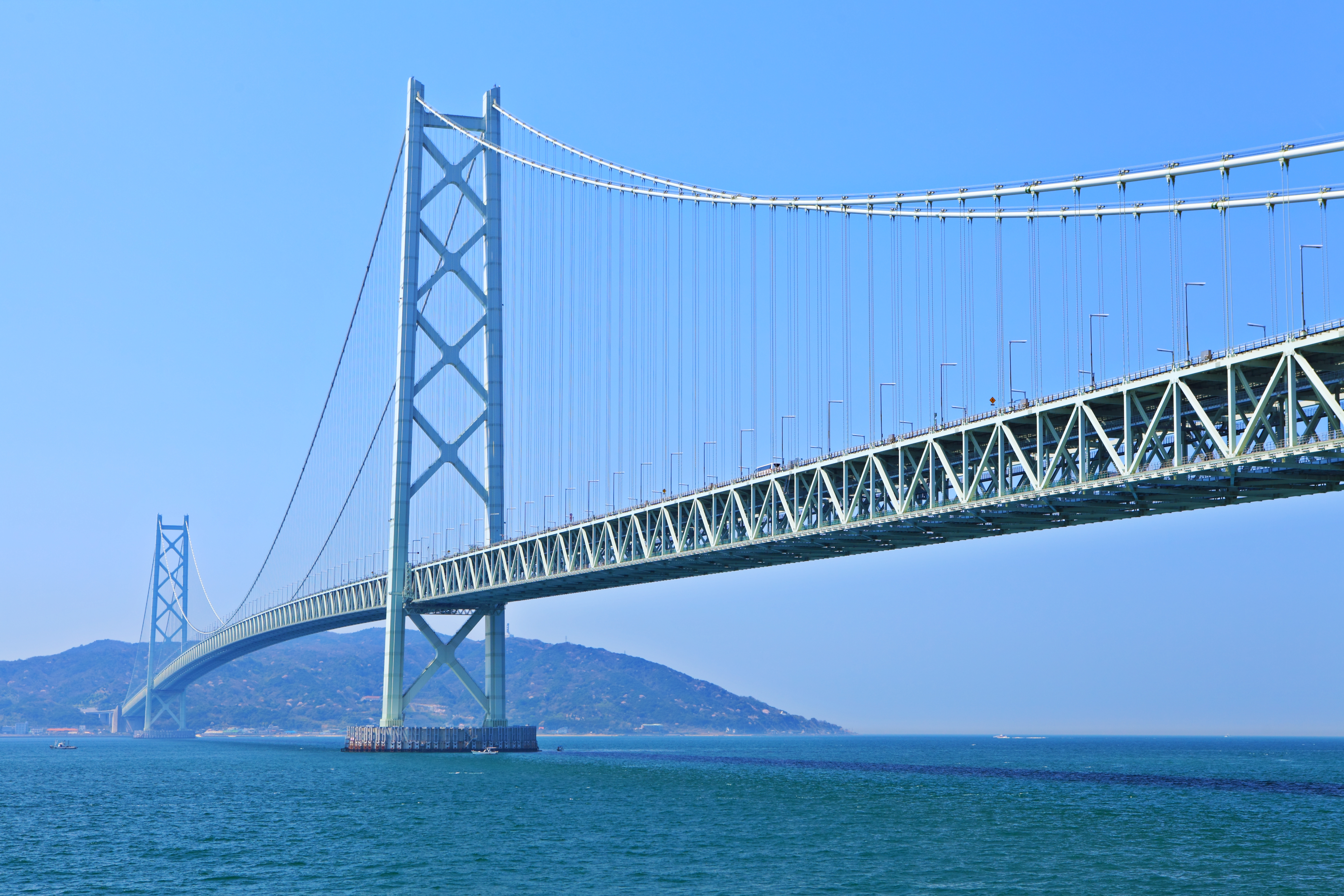

海水や潮風に晒される沿岸部や海上部の橋脚は非常に腐食しやすいため、耐久性が高く、犠牲防食作用をもつ溶射皮膜が選ばれます。

・主な用途　橋梁、港湾施設、鋼構造物の防食
・採用技術・材料　アルミニウム・マグネシウム合金（Al-Mg）や亜鉛・アルミニウム合金（Zn-Al）の溶射
・導入効果　塗装を大幅に超える長期間（数十年単位）の防錆・防食効果が得られるため、メンテナンス頻度を削減

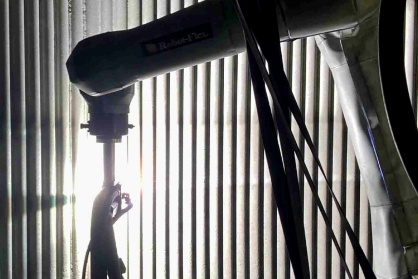

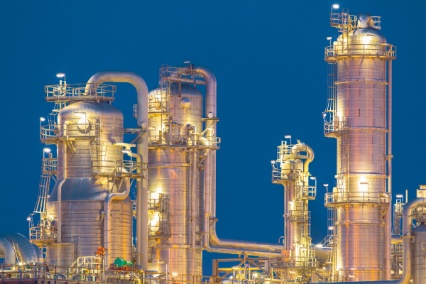

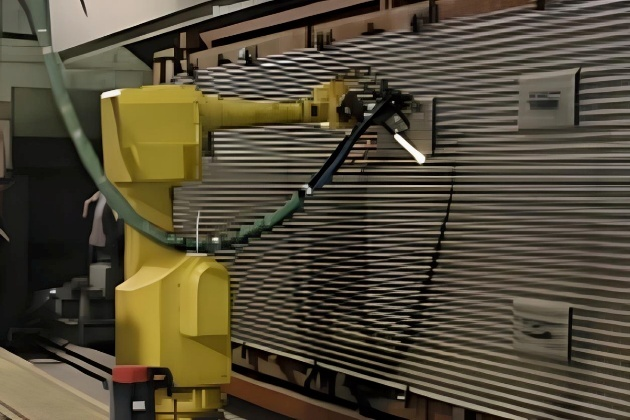

ボイラ設備や化学プラントの設備は、高温高圧の腐食性ガスや薬液に常時晒されるため、金属部材の劣化が激しいのが課題です。

・主な用途　ボイラ水管、熱交換器、反応容器の内壁
・採用技術・材料　ニッケル（Ni）基合金、コバルト（Co）基合金溶射
・導入効果　高温下での優れた耐熱性や、薬液に対する耐食性を付与し、設備損傷による突発停止を防いで安全な長期連続運転に貢献

パッキンやシール材と擦れ合うシャフト（軸部）や、摺動部では、長年の使用による部品の摩耗が大きな課題となります。

・主な用途　ポンプ軸、各種搬送ローラー（軸部）、シリンダーライナー、各種摺動部品
・採用技術・材料　高クロムステンレス鋼（SUS420系）やモリブデン（Mo）などの金属・合金溶射
・導入効果　摩耗した軸やシリンダーに金属溶射を行い、規定寸法へ機械加工して仕上げる「寸法復元（再生補修）」を実現。新品を製作するよりも低コストかつ短納期で設備部品を再生・長寿命化

STEP 1　前処理（ブラスト処理による粗面化）
油分やサビを除去した上で、基材表面をブラスト処理によってザラザラに粗面化します。これは、密着力を生む「物理的結合（アンカー効果）」を得るための最重要工程です。

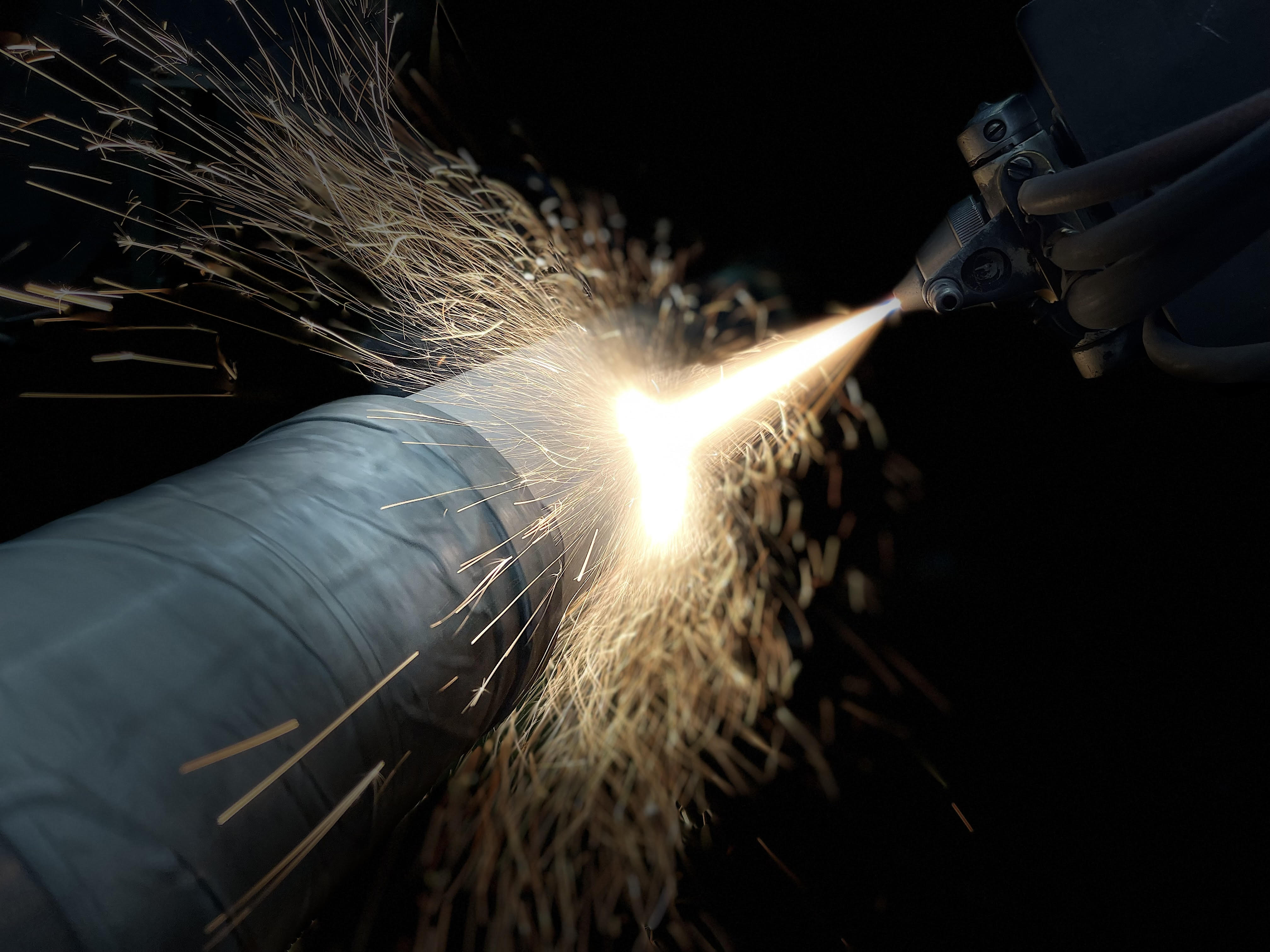

STEP 2　溶射（成膜）
熱影響による歪みを防ぐため、溶射中の基材温度を管理しながら、目的の材料を均一に吹き付けて成膜します。

STEP 3　封孔処理（気孔の充填）
皮膜に存在する微細な隙間（気孔）に液状の樹脂（エポキシやシリコーン等）を浸透・固化させて充填し、腐食因子の浸入を遮断します。


各工程のさらに詳しい施工手順や、全体像（イラスト解説）については、こちらの記事で分かりやすく解説しています。

▶溶射とは？

金属溶射は、材料選定、前処理、溶射条件、封孔処理など、各工程における技術レベルが品質に直結します。現場でのトラブルを未然に防ぎ、期待通りの効果を得るために押さえておくべき「失敗しない業者選びの基準」を解説します。

[ポイント]　自社と同じような課題に対する解決事例があるか確認する

まずは、自社が抱える課題（対象部品の形状や使用環境）と似た施工実績がどの程度あるかを確認しましょう。過去の事例やノウハウが豊富な会社ほど、施工時のリスクを予測できるので、確実な溶射施工を行なうことができます。

また、JISQ9001やISO9001などの品質マネジメント認証を取得していることも、技術レベルを客観的に見極める判断基準の一つです。


[ポイント]　自社保有の技術だけに固執せず、客観的に提案してくれるのかを見極める

特定の工法のみを扱っている会社に相談すると、本来は不適切な工法であっても、その会社に都合の良い施工方法を提案されてしまう恐れがあります。

アーク溶射、HVOF、プラズマ溶射など複数の工法、あるいは溶射以外のコーティングにも対応できる会社を選びましょう。

「基材への熱影響」、「予算」、「目標とする耐久年数」などの条件を総合的に判断し、最適な工法をロジカルに説明できる「技術提案力」があるのかも重要です。


[ポイント]　溶射施工後のデータ開示や、万が一の際のサポート体制をチェック

施工完了時に「膜厚測定データ」や「検査結果」などの品質保証データをしっかり開示・提出できる品質管理体制が整っているかを確認しましょう。

さらに重要なのが、施工後のアフターサポートです。万が一の早期摩耗やトラブル発生時に、すぐに現地調査へ駆けつけ、原因分析や手直しに迅速に対応することができるのかどうかが、設備を預かる保全担当者にとって最大の安心材料となります。


金属溶射は基材への熱ダメージを抑えつつ、優れた耐摩耗性・耐食性を付与し、設備の耐用年数を飛躍的に向上させる表面処理です。
工法や材料選定、前処理から封孔処理に至るまで適切な金属溶射を行うことで、突発的なライン停止のリスクを減らし、中長期的なライフサイクルコスト（LCC）の大幅削減を実現します。

しかし、金属溶射の性能を最大限に引き出すためには、使用環境に応じた皮膜選定と高度な施工技術が欠かせません。

「自社の設備トラブルに溶射が適用できるか知りたい」、「最適な工法を提案してほしい」といったお悩みやご質問がありましたら、ぜひトーカロ株式会社へご相談ください。多様な溶射技術や豊富な施工実績をもとに、お客様の現場課題に合わせた最適なソリューションをご提案いたします。


▶トーカロの施工実績

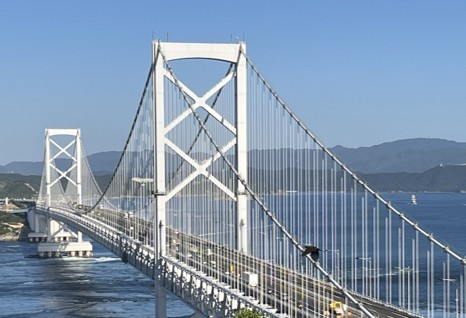

　・建築物
